窯業系サイディングのクラック（ひび割れ）について

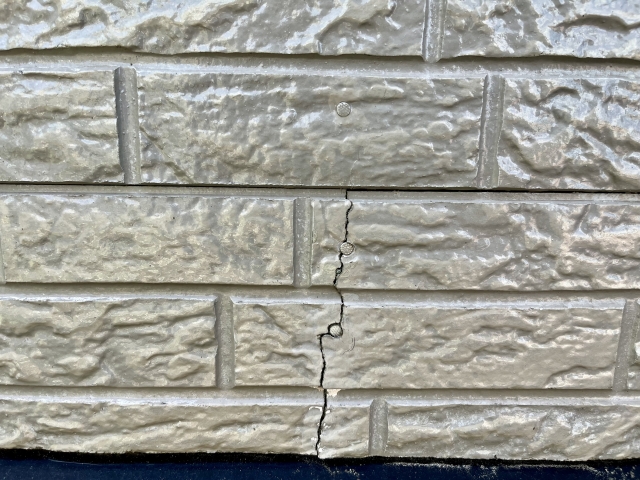

窯業系サイディングのクラック（ひび割れ）について画像

こんにちは！イエプラスのスタッフです！

モルタルなどのコンクリート外壁によくあるトラブルの一つにクラック（ひび割れ）がありますが、実は窯業系サイディングでも稀にクラックが生じることがあります。

窯業系サイディングは、耐火性やデザイン幅の広さ、工場での仕上げが可能な点から、住宅の外壁材として長年採用されてきた外壁材です。

今回はこの窯業系サイディングに見られるクラックのパターン、発生メカニズム、点検時に注目すべき箇所、補修の手順と維持管理のポイントをまとめて解説します。

窯業系サイディングの基本

窯業系サイディングは、セメントを主原料に繊維質原料や無機材料を加えて成形した外装用ボードで、工場で塗装や化粧仕上げを行うタイプと、現場で塗装するタイプがあります。

窯業系サイディングはJIS（日本産業規格）で厳格に定められており、原料の範囲、曲げ強さ、吸水・凍結融解性能、反り、外観などの試験方法と要求事項が決まっています（JIS A 5422）。

外観に関しては、欠けや表面の亀裂、剝離などが「使用上有害なものであってはならない」とされており、検査で基準を満たさない製品は不良と判断されます。

一方で、実際の仕上がりや長期性能は、標準施工書で示される留め付けピッチ、目地幅、端部クリアランス、タッチアップ方法などの施工条件にも大きく左右されます。

窯業系サイディングのクラックは、特定の一要因ではなく「材料特性 × 施工 × 環境 × 建物の動き」などが重なって発生することが一般的です。

代表的な要因は次のとおりです。

塗膜の経年劣化と乾燥収縮：
塗膜が紫外線や雨で弱まると、建材を保護する効果が弱くなり、乾燥や温度変化による収縮で微細なヘアクラックが出る場合がある。これはサイディング材の寸法変化に塗膜が追随できなくなることが原因。

シーリング（目地）劣化と下地の動き：

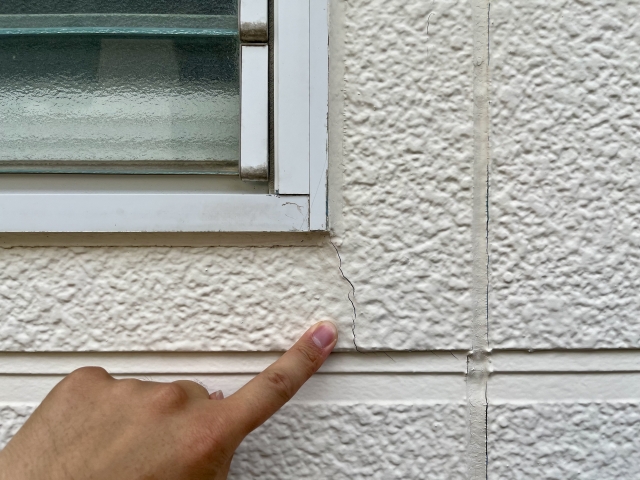

シーリングが硬化・剥離すると、隣接するパネルとの相対運動が増え、端部に応力が集中して割れが生じる場合がある。継ぎ目の不具合は内部への雨水侵入リスクも高める。

外的衝撃や施工不良

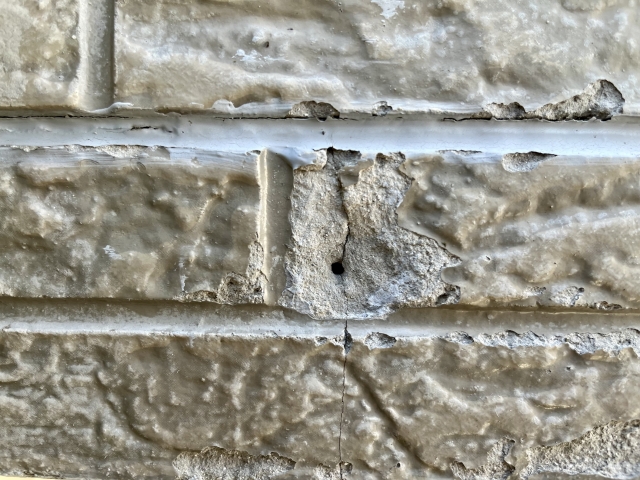

外部からの衝撃、取り付け時の固定の不適正、釘やビスの締め付け過多・不足などが局所的な亀裂を誘発する場合がある。固定部周辺に円形の亀裂や欠けが見られる。また、胴縁などの下地材の不備（たわみ、間隔不適正など）もパネルに過度な負担をかけ、割れを引き起こすことがある。

クラックを見つけたときの確認ポイントは、まず「表層だけの浅いクラック」か、「基材まで到達している深いクラック」かです。

浅いクラックは主に塗膜や表面層の劣化が原因なのに対し、基材クラックは構造的な負担や含水・凍害などが絡んでいることが多く、補修方法も変わります。

確認するときの主なチェックポイントは次のとおりです。

ひびの深さと幅
ライトを当てて影や段差を確認し、名刺や薄いプラスチック片などでおおよその幅を把握します。段差や欠け、明らかな開きがある場合は、基材補修や張り替えの検討が必要になることがあります。
目地周辺の状態
シーリングにひび、肉やせ、剝離、隙間がないかを確認します。目地や開口部まわりの劣化は、雨水の侵入と内部の腐朽の前兆となることが多く、早めの処置が重要です。
固定部（釘・ビス・金具）の状態
ビス頭まわりのひび、釘の浮き、金具の緩み、サイディングの浮きや反りを合わせて確認します。固定力が低下するとボードの動きが大きくなり、新たなクラックや目地開きにつながります。
吸水・汚れの痕跡
雨だれ跡や黒ずみが見られる部分は、塗膜の防水性能が低下している可能性が高いです。こうした部位では、吸水と乾燥を繰り返すことでボードの変形やクラックが進行しやすくなります。
